Épingle de protection largeur 300 mm

Description de l'Épingle de protection largeur 300 mm :

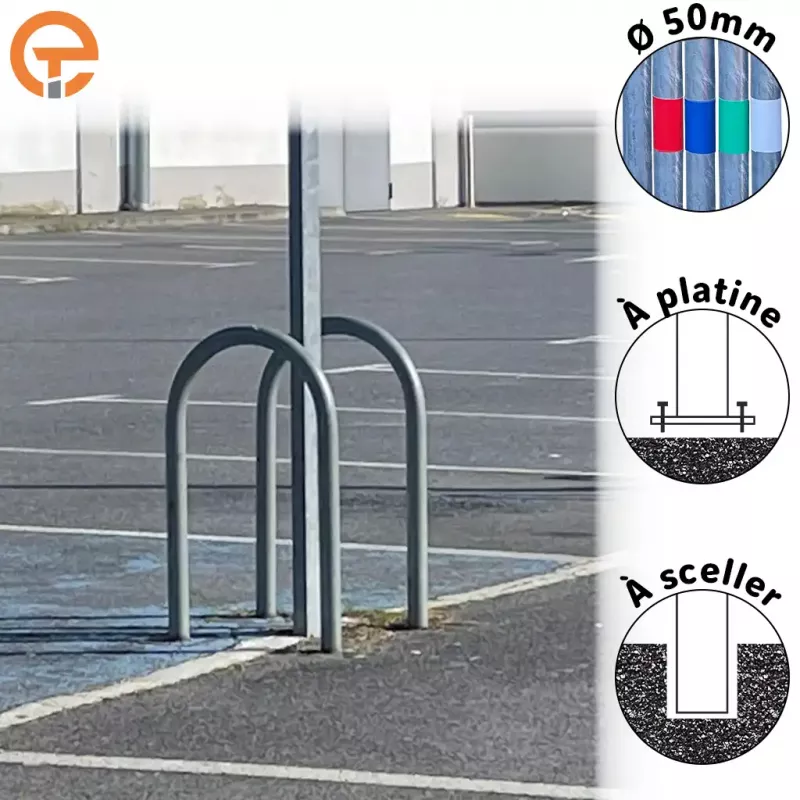

Épingle de protection fabriquée en tube acier galvanisé à chaud diamètre 50 mm largeur 300 mm pour signaler et protéger les bouches à incendie, compteurs extérieurs…

La galvanisation à chaud assure une protection optimale contre les risques de corrosion.

Les bandes rouges réfléchissantes assurent une identification et une visibilité du dispositif de loin et de jour comme de nuit.

Cette épingle de protection pouvant également s'utiliser pour la protection des candélabres, parcmètres, réverbères, bornes électriques (IRVE), etc, est déclinée avec option bandes réfléchissantes bleues, bandes réfléchissantes blanches et bandes réfléchissantes vertes afin de répondre à tous types de besoins.

3 versions sont disponibles : à sceller hauteur 850 mm, à sceller hauteur 1150 mm et à platine hauteur 850 mm.

La fixation de l'arceau à platine hauteur 850 mm se fait par goujons d'ancrage M12 x 80 mm (4 par platine).

Informations sur la pose d'épingles de protection d'une bouche d'incendie :

La norme NFS 62200 exige de laisser au minimum 50 cm de dégagement entre la borne et l'arceau de protection pour faciliter l'accès rapide des pompiers au point d'eau pour leur intervention.

Dimensions des 3 modèles d'épingles de protection disponibles :

1°2°3°

Comment poser une épingle de protection ?

La pose efficace des épingles de protection nécessite une approche rigoureuse, allant de l’évaluation des risques à la formation des employés. En suivant ces étapes, vous garantissez non seulement la conformité aux normes de sécurité, mais aussi une protection optimale des travailleurs, contribuant ainsi à un environnement de travail plus sûr et plus efficace.

Commencez par identifier les zones où les étiers seront installés et évaluez les risques pour déterminer le recul nécessaire par rapport au mobilier ou à l'infrastructure à protéger.

Version à sceller :

1. A l’aide d’une carotteuse, percez deux trous de diamètre 80 mm sur une profondeur de 120 mm en utilisant l'étrier comme gabarit.
2. Ou version plus solide et durable : réalisez 2 plots de bétons de 300 x 300 x 400 de profondeur.
3. Positionnez l'épingle axé au centre de chaque trou et versez du béton prêt à l’emploi.
4. Vérifiez la verticalité et l’horizontalité de l'épingle à l’aide d’un niveau à bulle et ajustez si nécessaire.
5. Balisez votre installation avec nos cônes et rubans de signalisation et laissez le béton sécher pendant au moins 48 heures.

Version à platine :

1. Assurez-vous que les surfaces où les platines seront fixées sont solides et planes. Les surfaces doivent être en bon état pour garantir une fixation stable.
2. Positionnez l'épingle parallèle au mobilier ou à l'infrastructure à protéger.
3. Vérifiez la verticalité et l’horizontalité de l'épingle à l’aide d’un niveau à bulle et ajustez si nécessaire par dévissage des platines.
4. Utilisez nos goujons d'ancrage M12 x 80 mm (4 goujons d'ancrage sont nécessaires par platine, référence ARCFIX), adaptés sur sol béton. Il vous suffit de percer un trou de diamètre 12 mm sur une profondeur de 80 mm, d'aspirer la poussière, d'insérer et de serrer l'écrou de 19 mm. La conception de cette fixation étant l'écartement depuis la base par remontée mécanique d'une pièce conique au serrage, assurera que l'écartement de la cheville métallique se retrouve dans la surface dure du sol.
5. Si vous devez installer des épingles à platine sur sol enrobé, vous devez alors réaliser, soit des plots béton de 200 x 200 mm sur une profondeur de 250 mm, soit utiliser des tiges filetées avec scellement chimique.
6. Balisez votre installation avec nos cônes et rubans de signalisation.
